شیر گیت ولو یا دروازه ای (Gate Valve): طراحی، عملکرد و کاربردها

گیت ولو (Gate Valve) یکی از انواع شیرهای صنعتی است که برای قطع و وصل جریان سیالات به کار می‌رود. این شیرها معمولاً برای کاربردهایی استفاده می‌شوند که در آن‌ها نیاز به قطع یا وصل جریان به‌طور کامل باشد، یعنی زمانی که جریان باید به‌طور کامل قطع یا باز شود و نیاز به تنظیم دقیق جریان نیست.

1. طراحی و عملکرد شیر گیت ولو

شیرهای گیت ولو از یک درب یا دروازه‌ای به نام “گیت” ساخته شده‌اند که درون بدنه شیر حرکت می‌کند. این گیت معمولاً به صورت عمودی در مسیر جریان سیال قرار می‌گیرد و برای باز یا بسته شدن، به سمت پایین یا بالا حرکت می‌کند.

• سیستم عملکرد: گیت ولو معمولاً با استفاده از یک دسته، گیربکس یا عملگر پنوماتیک یا هیدرولیک عمل می‌کند. هنگامی که شیر باز می‌شود، گیت از مسیر جریان برداشته می‌شود و به طور کامل فضای لوله را باز می‌کند. وقتی شیر بسته می‌شود، گیت به داخل بدنه شیر وارد شده و مسیر جریان را مسدود می‌کند.

• حالت باز و بسته شدن: گیت ولو برای باز و بسته شدن در حالت “تمام باز” و “تمام بسته” طراحی شده‌اند. این به این معناست که این شیرها در حالت باز یا بسته در کاملاً باز یا کاملاً بسته قرار می‌گیرند و در حالت‌های میانه عملکردی ندارند. این ویژگی باعث می‌شود که فشار زیادی در زمان باز یا بسته شدن شیر نداشته باشیم.

• افت فشار: یکی از ویژگی‌های گیت ولو، افت فشار پایین در هنگام باز بودن شیر است. این به دلیل طراحی منحصر به فرد گیت ولو است که جریان سیال به راحتی از آن عبور می‌کند.

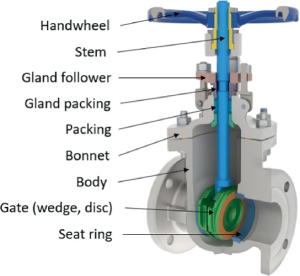

• اجزای شیر گیت ولو (Gate Valve)

• 1.

  2. بدنه شیر (Body)

     • بدنه شیر گیت ولو قسمت اصلی شیر است که تمامی اجزای داخلی شیر در آن قرار می‌گیرند و از آنجا جریان سیال عبور می‌کند. بدنه معمولاً از مواد مقاوم در برابر فشار و خوردگی مثل چدن، فولاد ضد زنگ (استنلس استیل) یا آلیاژهای مقاوم ساخته می‌شود.

     • عملکرد: تأمین فضای مناسب برای حرکت گیت و مقاومت در برابر فشارهای بالا و خوردگی ناشی از سیال.

  3. گیت (Gate)

     • گیت یا دروازه شیر قسمت متحرک شیر است که جریان سیال را قطع یا وصل می‌کند. این بخش معمولاً به صورت عمودی در داخل بدنه حرکت می‌کند و با حرکت خود مسیر جریان سیال را مسدود یا باز می‌کند.

     • عملکرد: به‌طور کامل جریان را قطع یا وصل می‌کند. در حالت باز، جریان سیال به راحتی از داخل شیر عبور می‌کند و در حالت بسته، به‌طور کامل جریان را مسدود می‌کند.

  4. پایه گیت (Gate Seat)

     • پایه گیت، سطحی است که گیت روی آن قرار می‌گیرد تا شیر به‌طور کامل بسته شود. این سطح در تماس با گیت قرار می‌گیرد و مانع از نشت سیال می‌شود.

     • عملکرد: این قسمت برای جلوگیری از نشت سیال به‌ویژه زمانی که شیر بسته است، نقش حیاتی دارد.

  5. میله محرک (Stem)

     • میله محرک معمولاً به گیت متصل است و وظیفه انتقال حرکت از عملگر (دسته، گیربکس، یا سیستم هیدرولیک) به گیت را دارد. این میله به صورت عمودی یا افقی حرکت می‌کند.

     • عملکرد: حرکت میله محرک، گیت را به سمت بالا یا پایین حرکت می‌دهد تا جریان سیال قطع یا وصل شود.

  6. دسته (Handwheel) یا عملگر (Actuator)

     • دسته یا عملگر به میله محرک متصل است و با چرخاندن آن، می‌توان گیت ولو را باز یا بسته کرد. در شیرهای دستی، دسته به‌صورت دستی چرخانده می‌شود. در مدل‌های خودکار، از عملگرهای پنوماتیک، هیدرولیک یا الکتریکی برای باز و بسته کردن شیر استفاده می‌شود.

     • عملکرد: کنترل حرکت شیر از طریق چرخاندن دستی یا خودکار شیر.

  7. واشر (Packing)

     • واشرها معمولاً در اطراف میله محرک قرار می‌گیرند و وظیفه جلوگیری از نشت سیال از داخل شیر را دارند. واشرها ممکن است از مواد مختلف مانند گرافیت، تفلون یا فلزات نرم ساخته شوند.

     • عملکرد: جلوگیری از نشت سیال به بیرون و حفاظت از میله محرک.

  8. فلنج‌ها (Flanges)

     • فلنج‌ها به عنوان اتصالات شیر به لوله‌ها عمل می‌کنند. این اتصالات معمولاً به صورت پیچ و مهره به لوله‌ها متصل می‌شوند.

     • عملکرد: اتصال شیر به سیستم لوله‌کشی و فراهم کردن امکان نصب و راه‌اندازی آسان شیر.

  9. درب (Bonnet)

     • درب شیر که در بالای بدنه قرار دارد، در برخی مدل‌ها برای دسترسی به قسمت‌های داخلی شیر طراحی شده است. این درب می‌تواند برای تعمیرات و نگهداری شیر برداشته شود.

     • عملکرد: حفاظت از اجزای داخلی شیر و امکان دسترسی به بخش‌های داخلی برای تعمیرات و نگهداری.

  10. کیت‌های آب‌بندی (Sealing Kits)

      • کیت‌های آب‌بندی به اجزای شیر متصل هستند تا از نشتی سیال در نقاط مختلف جلوگیری کنند. این کیت‌ها معمولاً شامل گسکت‌ها و اورینگ‌ها می‌شوند.

      • عملکرد: جلوگیری از نشت سیال در محل‌هایی که قطعات متحرک به یکدیگر متصل می‌شوند.

  11. سپرهای باز و بسته (Wedge)

      • در برخی شیرهای گیت، به‌ویژه مدل‌های وِج (Wedge Gate Valve)، گیت به شکل یک یا دو گوه است که به‌طور مؤثر جریان سیال را قطع یا وصل می‌کند. این قسمت به‌طور خاص در هنگام بسته شدن شیر به سمت بدنه فشار می‌آورد تا مانع از نشت شود.

      • عملکرد: عمل گوه باعث می‌شود که گیت در زمان بسته شدن محکم‌تر در جای خود قرار گیرد و از نشتی جلوگیری کند.

  ---

  جمع‌بندی اجزای شیر گیت ولو

  شیر گیت ولو از اجزای مختلفی تشکیل شده است که هر کدام نقش اساسی در عملکرد شیر دارند. بدنه، گیت، پایه گیت، میله محرک، دسته یا عملگر، واشر، فلنج‌ها، درب و کیت‌های آب‌بندی همگی در کنار یکدیگر کار می‌کنند تا این شیر بتواند جریان سیال را به‌طور کامل قطع یا وصل کند و از نشت آن جلوگیری نماید.

  این شیرها به دلیل ساختار ساده و مؤثر خود در سیستم‌های مختلف صنعتی از جمله نفت و گاز، پتروشیمی و سیستم‌های آب و فاضلاب کاربرد دارند. با استفاده از این اجزا، شیر گیت ولو عملکردی بی‌نقص در قطع و وصل جریان سیال با حداقل افت فشار را فراهم می‌آورد.

2. انواع شیر گیت ولو

شیرهای گیت ولو معمولاً به دو نوع اصلی تقسیم می‌شوند:

1.1 گیت ولو فلنجی (Flanged Gate Valve)

این نوع شیر گیت به لوله‌ها از طریق فلنج‌ها متصل می‌شود. این شیرها معمولاً برای سیستم‌های لوله‌کشی با فشار بالا و شرایط سخت طراحی شده‌اند.

1.2 گیت ولو رزوه‌ای (Threaded Gate Valve)

در این نوع شیر، لوله‌ها به شیر از طریق رزوه‌ها متصل می‌شوند. این شیرها معمولاً برای سیستم‌هایی با فشار پایین و نیاز به اتصال سریع استفاده می‌شوند.

3. کاربردهای گیت ولو

شیرهای گیت ولو در بسیاری از صنایع مختلف کاربرد دارند، از جمله:

• صنعت نفت و گاز: در خطوط انتقال نفت و گاز برای قطع و وصل جریان به‌طور کامل استفاده می‌شوند.

• صنعت پتروشیمی: برای کنترل جریان در سیستم‌های پیچیده پتروشیمی، این شیرها به‌ویژه برای خاموش و روشن کردن خطوط مختلف بسیار مفید هستند.

• صنعت آب و فاضلاب: در تأسیسات آب و فاضلاب برای مدیریت جریان آب و سایر سیالات در سیستم‌های لوله‌کشی استفاده می‌شود.

• نیروگاه‌ها: در سیستم‌های نیروگاهی برای کنترل جریان آب یا بخار در توربین‌ها و پمپ‌ها کاربرد دارند.

4. مزایا و معایب شیر گیت ولو

مزایا:

• افت فشار پایین: در هنگام باز بودن شیر، افت فشار بسیار کمی ایجاد می‌شود.

• طول عمر بالا: به دلیل طراحی ساده و مستحکم، شیرهای گیت ولو عمر طولانی دارند.

• عملکرد مطمئن: گیت ولو در شرایط سخت عملیاتی مانند فشار بالا و دماهای بالا عملکرد خوبی دارد.

• قابلیت استفاده در سیستم‌های مختلف: می‌توانند در سیستم‌های متنوعی از جمله سیستم‌های گاز، آب و نفت استفاده شوند.

معایب:

• عملکرد کند: این شیرها برای باز و بسته شدن نیاز به زمان دارند و ممکن است در برخی شرایط کاربردی که نیاز به تنظیم سریع جریان دارند، مناسب نباشند.

• نداشتن تنظیم جریان: گیت ولوها برای کنترل دقیق جریان طراحی نشده‌اند و بیشتر برای قطع و وصل جریان استفاده می‌شوند.

5. نکات مهم در انتخاب گیت ولو

هنگام انتخاب گیت ولو برای یک سیستم صنعتی، باید به موارد زیر توجه کرد:

• نوع سیال: جنس شیر باید متناسب با نوع سیال باشد (آب، گاز، مواد شیمیایی، نفت و غیره).

• فشار و دما: شیر باید قادر به تحمل فشار و دمای سیستم باشد.

• جنس بدنه شیر: شیرهای گیت معمولاً از مواد مقاوم در برابر خوردگی مانند فولاد ضد زنگ یا چدن ساخته می‌شوند.

• نیاز به عملیات دستی یا خودکار: بسته به نوع سیستم، ممکن است از گیت ولوهای دستی، پنوماتیک یا هیدرولیک استفاده کنید.

6. نگهداری و تعمیرات شیر گیت ولو

برای حفظ عملکرد بهینه گیت ولوها، نگهداری و تعمیرات منظم ضروری است. این شامل بررسی قطعات داخلی، تعویض واشرها و گاهی اوقات روغن‌کاری اجزای متحرک شیر است. همچنین در صورت مشاهده نشتی یا اختلال در عملکرد شیر، باید سریعاً اقدامات تعمیراتی انجام شود.
